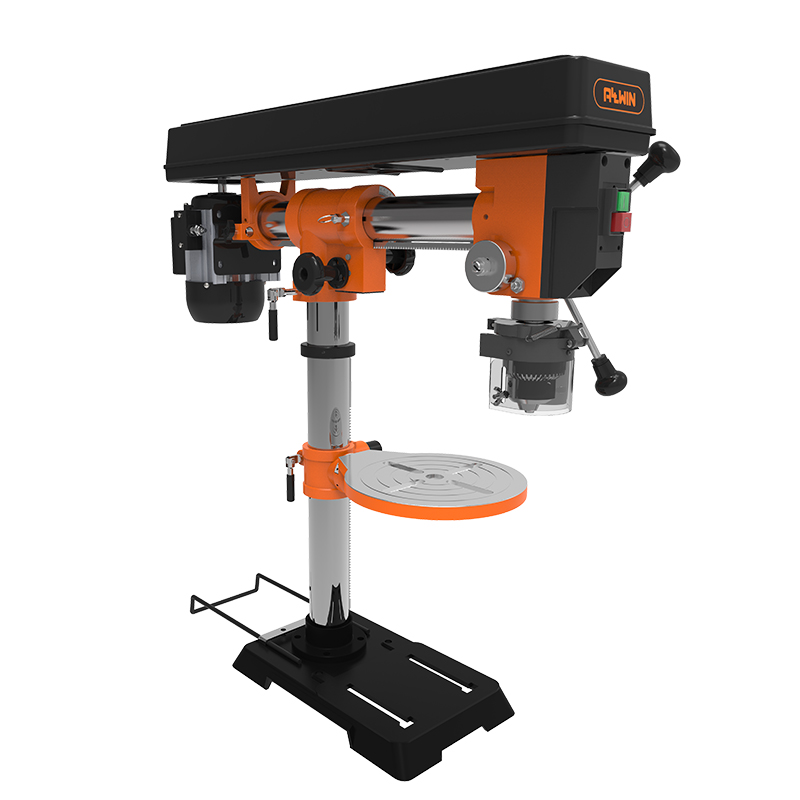

आधार
बेस स्तंभात बोल्ट केला जातो आणि मशीनला समर्थन देतो. रॉकिंग टाळण्यासाठी आणि स्थिरता वाढविण्यासाठी हे मजल्यावरील बोल्ट केले जाऊ शकते.

स्तंभ
टेबलला समर्थन देणारी आणि त्यास वाढविण्यास आणि कमी करण्याची परवानगी देणारी यंत्रणा स्वीकारण्यासाठी स्तंभ अचूकपणे मशीन केला आहे. चे डोकेड्रिल प्रेसस्तंभाच्या शीर्षस्थानी जोडलेले आहे.

डोके
डोके मशीनचा एक भाग आहे ज्यामध्ये पुली आणि बेल्ट्स, क्विल, फीड व्हील इ. यासह ड्राइव्ह आणि कंट्रोल घटक असतात.

टेबल, टेबल क्लॅम्प
सारणी कामाचे समर्थन करते आणि भिन्न सामग्रीची जाडी आणि टूलींग क्लीयरन्ससाठी समायोजित करण्यासाठी स्तंभात वाढविली किंवा कमी केली जाऊ शकते. टेबलवर एक कॉलर जोडलेला आहे जो स्तंभात पकडतो. सर्वाधिकड्रिल प्रेस, विशेषत: मोठे, स्तंभ खाली सरकल्याशिवाय पकडीच्या ढिगा .्या सोडण्यास परवानगी देण्यासाठी रॅक आणि पिनियन यंत्रणेचा वापर करा.

सर्वाधिकड्रिल प्रेसएंगल ड्रिलिंग ऑपरेशन्सला अनुमती देण्यासाठी टेबलला झुकण्याची परवानगी द्या. तेथे एक लॉक यंत्रणा आहे, सामान्यत: एक बोल्ट, ज्यामध्ये 90 ° आणि 90 ° आणि 45 between दरम्यानच्या कोनात 90 ° वर टेबल ठेवते. सारणी दोन्ही मार्गांना झुकते आणि टेबलला अंत-ड्रिलच्या अनुलंब स्थितीत फिरविणे शक्य आहे. टेबलचा कोन दर्शविण्यासाठी सहसा टिल्ट स्केल आणि पॉईंटर असतो. जेव्हा सारणी पातळी असते किंवा ड्रिल बिटच्या शाफ्टवर 90 ° असते तेव्हा स्केल 0 read वाचतो. स्केलमध्ये डावीकडील आणि उजवीकडे वाचन आहे.

चालू/बंद शक्ती
स्विच मोटरला चालू आणि बंद करते. हे सहसा सहज प्रवेश करण्यायोग्य ठिकाणी डोक्याच्या पुढील भागावर असते.

क्विल आणि स्पिंडल
क्विल डोक्याच्या आत स्थित आहे आणि स्पिंडलच्या सभोवतालचा पोकळ शाफ्ट आहे. स्पिंडल हा फिरणारा शाफ्ट आहे जो ड्रिल चक चालू आहे. ड्रिलिंग ऑपरेशन्स दरम्यान क्विल, स्पिंडल आणि चक एका युनिटच्या रूपात वर आणि खाली सरकतात आणि वसंत रिटर्न यंत्रणेशी जोडलेले असतात जे नेहमी मशीनच्या डोक्यावर परत करतात.

क्विल क्लॅम्प
क्विल क्लॅम्प एका विशिष्ट उंचीवर स्थितीत क्विल लॉक करते.

चक

चकमध्ये टूलींग आहे. यात सहसा तीन जबडे असतात आणि ते एक गियर चक म्हणून ओळखले जाते म्हणजे टूलींग घट्ट करण्यासाठी ते एक गियर की वापरते. कीलेसलेस चक्स देखील आढळू शकतातड्रिल प्रेस? फीड व्हील किंवा लीव्हरद्वारे काम केलेल्या साध्या रॅक-अँड-पिनियन गियरच्या सहाय्याने चक खाली सरकते. फीड लीव्हर कॉइल स्प्रिंगद्वारे त्याच्या सामान्य स्थितीत परत केला जातो. आपण फीड लॉक करू शकता आणि ज्या खोलीत प्रवास करू शकतो त्या खोलीची पूर्व-सेट करू शकता.

खोली थांबवा

समायोज्य खोली स्टॉप विशिष्ट खोलीवर छिद्र ड्रिल करण्यास परवानगी देतो. वापरात असताना, ते प्रवासाच्या बाजूने क्विल थांबविण्यास अनुमती देते. असे काही खोली थांबे आहेत जे स्पिंडलॅकला कमी स्थितीत सुरक्षित करण्यास परवानगी देतात, जे मशीन सेट अप करताना उपयुक्त ठरू शकतात.

ड्राइव्ह यंत्रणा आणि वेग नियंत्रण

वुडवर्किंग ड्रिल प्रेसमोटरमधून स्पिंडलमध्ये शक्ती प्रसारित करण्यासाठी सामान्यत: स्टेप केलेल्या पुली आणि बेल्ट (ओं) वापरा. या प्रकारातड्रिल प्रेस, पट्ट्या वर किंवा पायरीच्या पुलीच्या खाली हलवून वेग बदलला जातो. काही ड्रिल प्रेस एक असीम व्हेरिएबल पुली वापरतात जे स्टेप केलेल्या पुली ड्राईव्हप्रमाणे बेल्ट्स न बदलता वेगवान समायोजन करण्यास परवानगी देतात. गती समायोजित करण्याच्या सूचनांसाठी ड्रिल प्रेसचा वापर पहा.
